Xe ô tô (số tay)

• Mục tiêu đào tạo

Bộ thiết bị cho phép:

• • Đào tạo thực hành thực tế các hệ thống trên xe
  • Thực hiện đo trực tiếp một số tín hiệu điều khiển quy định mà không cần tháo, dỡ xe  với các bộ giắc chờ cho phép dễ dàng lấy các tín hiệu để chẩn đoán
  • Thực hiện khảo sát các hệ thống khi xe hoạt động bằng việc đo kiểm khảo sát tín hiệu điện hoặc kết nối máy chẩn đoán
  • Tạo 1 số lỗi hư hỏng theo quy định, thực hiện chẩn đoán và khắc phục các lỗi
• Cấu tạo và thông số kỹ thuật

1. Hệ thống truyền lực với bộ ly hợp - hộp số cơ khí - trục Các đăng và cầu chủ động

* Linh kiện của xe Hyundai hoặc tương đương

A. Phần tổng thành xe ô tô:

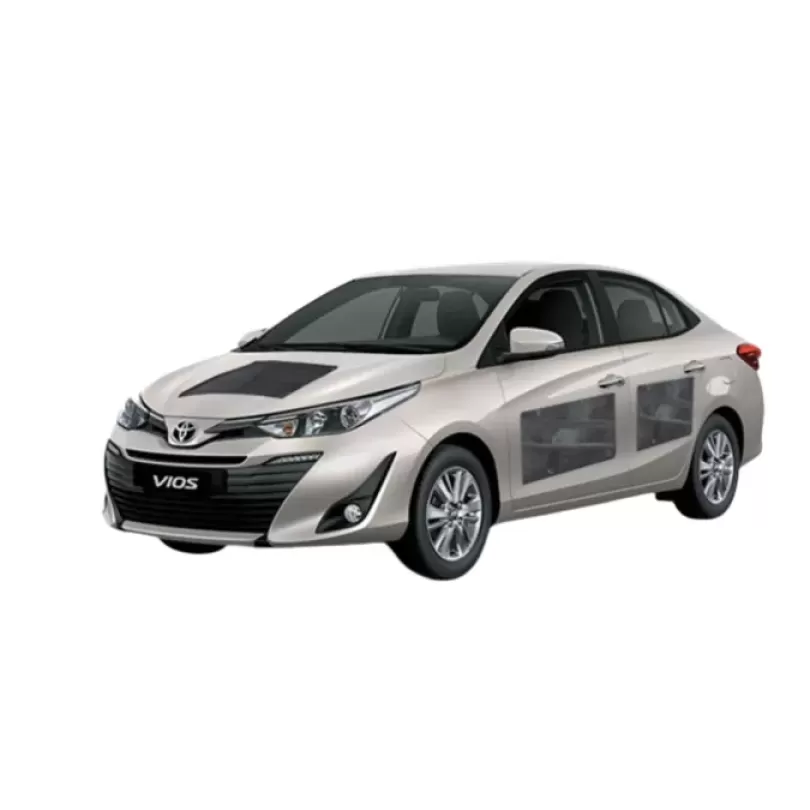

Dựa trên cơ sở xe ô tô Toyota Vios mới 100%, đời 2020 trở lên

* Phần động cơ

• • • Dung tích xi lanh: 1.5 Lít (1,496 cc)
    • Loại động cơ: 4 Xy lanh thẳng hàng,16 xu páp, DOHC, Dual VVT-i
    • Hệ thống phun xăng điện tử đa điển
    • Công suất tối đa ((KW (HP)/ vòng/phút)) : (79)107/6000
    • Mô men xoắn cực đại: 140/4200 (kgm/rpm)
    • Hệ thống nhiên liệu phun xăng điện tử

* Hệ thống truyền động

• • • Hộp số sàn 5 cấp (MT)
    • Dẫn động cầu trước

* Hệ thống treo

• • • Trước:  Độc lập Macpherson
    • Sau: Dầm xoắn

* Hệ thống lái

• • • Hệ thống trợ lực tay lái: trợ lực điện
    • Điều chỉnh tay lái: Chỉnh tay 2 hướng

* Hệ thống chiếu sáng, tín hiệu nguyên bản

• • • Đèn chiếu gần:  Halogen phản xạ đa hướng
    • Đèn chiếu xa:  Halogen phản xạ đa hướng

* Hệ thống âm thanh: Nguyên bản

* Gương chiếu hậu: Điều chỉnh điện

* Hệ thống khóa cửa từ xa

* Hệ thống nâng hạ kính

* Hệ thống điều hòa không khí

* Hệ thống gạt nước mưa: Gián đoạn/ Điều chỉnh thời gian

* Hệ thống phanh ABS.

* Hệ thống túi khí SRS

• • • Vỏ xe được cắt bổ một số vị trí mà không làm ảnh hưởng tới hoạt động của các hệ thống như nắp ca pô, các cánh cửa để có thể nhìn thấy rõ các linh kiện, chi tiết bị che khuất

B. Hệ thống đào tạo kèm theo.

• • • Hệ thống phần mềm đào tạo đã được cấp chứng nhận Đăng ký quyền tác giả tại Cục bản quyền tác giả
    • Hệ thống phần mềm đào tạo bao gồm các nội dung:

1. Hệ thống phần mềm quản lý.

• • • Cung cấp công cụ quản lý (được phân quyền cụ thể) cho các cấp quản lý khác nhau như Trưởng Khoa , Trưởng Bộ môn , Tổ Trưởng, Giáo viên, Học viên để thực hiện việc kiểm soát quá trình đào tạo.
    • Báo cáo thống kê, đánh giá kết quả học tập của học viên, nhóm học viên, lớp học theo các môn học.
    • Tự động đánh giá và lưu kết quả các bài test sau bài học của sinh viên, giúp giáo viên có thể đánh giá học viên một cách chính xác khách quan hơn trong quá trình đào tạo.
    • Công cụ biên soạn bài giảng dựa trên những dữ liệu đã có sẵn trong phần mềm bao gồm: bài giảng mẫu với hình ảnh, video trực quan những chuyển động tương tác mô phỏng trực quan, các câu hỏi kiểm tra dạng trắc nghiệm

2. Hệ thống giáo trình điện tử.

Hệ thống bao gồm các nội dung:

Đào tạo lý thuyết:

• • • Cung cấp thông số kỹ thuật chung của thiết bị
    • Cung cấp thông số kỹ thuật chung của hệ thống
    • Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn), kèm theo các hình ảnh hướng dẫn thực tế.
    • Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
    • Cung cấp các kiến thức cơ bản về chẩn đoán
    • Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
    • Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
    • Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng

Đào tạo thực nghiệm:

• • • Cho phép đấu nối giả định hệ thống điều khiển động cơ và phanh trên phần mềm trước khi tiến hành đấu nối thực tế trên thiết bị để rèn luyện kỹ năng đọc và phân tích mạch điện.
    • Phòng tránh những thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về hậu quả với những lỗi trong quá trình đấu nối có thể gặp trong quá trình thực hành thực tế.

Đào tạo thực hành:

• Thực hành các bài tạo lỗi hư hỏng (pan) cho hệ thống điều khiển thông qua phần mềm điều khiển module tạo Pan điện tử

3. Các module kết nối máy tính kèm theo

3.1. Module tạo pan điện tử

Đặc điểm, thông số kỹ thuật chính:

• • • Bộ tạo pan có giao diện thân thiện, dễ sử dụng, cho phép thao tác theo các chế độ nhập lỗi, tùy chỉnh, cài đặt các lỗi tổ hợp (dành cho giáo viên khi đăng nhập vào hệ thống bằng Password).
    • Sử dụng kết nối không dây chuẩn Wifi để tạo nên sự đơn giản cho việc lắp đặt và sử dụng.
    • Bộ tạo pan có khả năng giao tiếp, đồng bộ hóa với các bộ tạo pan khác thông qua giao tiếp Wifi chuẩn IEEE 802.11 tần số 2.4 GHz và trạm thu wifi được kết nối với máy tính thông qua chuẩn giao tiếp USB, qua đó cho phép mở rộng và kết nối các thiết bị thành hệ thống thực tập đồng bộ, giúp giáo viên dễ dàng kiểm soát, kiểm tra và đánh giá kết quả thực tập của các học viên
    • Thực hiện các phép tạo pan và đo trực tiếp mà không cần tháo, dỡ  với các bộ giắc chờ cho phép dễ dàng lấy các tín hiệu để chẩn đoán. Các tính năng tạo pan bao gồm:

• Tạo lỗi đứt dây tín hiệu.

• Tạo lỗi tín hiệu chập chờn.

• Tạo lỗi tín hiệu bị chạm mát.

• Tạo lỗi sai giá trị điện áp của tín hiệu.

• Tạo lỗi sai tín hiệu điều khiển xung điện

Bộ tạo pan bao gồm:

• 01 màn hình LCD 3.2 inch TFT, độ phân giải 320x240 pixels, hiển thị thông tin mã lỗi cài đặt.

• 01 phím điều hướng sử dụng loại núm xoay vô cấp cùng với các menu hiển thị trên màn hình dạng con trượt để nhập lỗi (pan) cho hệ thống. Có thể cài đặt lỗi đơn hoặc lỗi tổ hợp, các lỗi tổ hợp có thể được tùy chỉnh theo yêu cầu của giáo viên.

• 24 đèn LED báo lỗi được chọn, các đèn LED chỉ báo lỗi khi giáo viên lựa chọn và có thể tắt đi khi đã chọn lỗi xong, có thể reset lỗi để hệ thống hoạt động bình thường.

• Bộ thu tín hiệu WIFI - cổng giao tiếp USB (kết nối với máy vi tính cho phép giáo viên có thể tạo lỗi gián tiếp từ xa thông qua máy tính)

• 24 Cực đo kiểm, lấy tín hiệu bằng giắc 2mm.

• Cổng giao tiếp YD55-53 tích hợp toàn bộ dây nguồn để kết nối với các thiết bị, panel, module đào tạo (chuẩn kết nối chung cho phép bộ tạo pan điện tử có ghép nối các các thiết bị đào tạo khác nhau)

• Đĩa cài đặt phần mềm, hướng dẫn sử dụng

3.2. Module cung cấp, đo kiểm và hiển thị

Đặc điểm, thông số kỹ thuật chính:

Module bao gồm:.

Bộ phận cung cấp điện áp: Được sử dụng để cung cấp điện áp hoặc tín hiệu điện cho các cảm biến, các cơ cấu chấp hành để thực hiện các bài tập tương tác với các thiết bị điện.

• • • Cho phép chuyển đổi tín hiệu điện áp AC220V/DC12;5V
    • Đầu ra tương tự như điện áp cố định 12V/5V
    • Cung cấp điện áp dưới dạng xung với bề rộng có thể thay đổi PWM (dùng để điều khiển các cơ cấu chấp hành dùng solenoid điện như van ISC, vòi phun, Van VVTi)
    • Cung cấp điện áp luân chuyển cực để điều khiển mô tơ bước
    • Trên module được trang bị 01 màn hình LCD và 01 bàn phím mềm để cài đặt các chế độ cung cấp nguồn cho các nội dung thí nghiệm điện khác nhau.

Bộ phận hiển thị thông tin: Bộ phận này có nhiệm vụ hiển thị các thông tin tín hiệu đo được từ các cảm biến và cơ cấu chấp hành:

• • • Tín hiệu điện áp một chiều
    • Tín hiệu về cường độ dòng điện
    • Tín hiệu về điện trở
    • Tín hiệu dạng xung sóng (Osiloscope) hiển thị đến 4 kênh tín hiệu trên màn hình máy tính, khảo sát tín hiện của các cảm biến, các cơ cấu chấp hành theo thời gian thực.

Các bộ phận khác: Công tắc, dây nguồn, cầu chì, các giắc cắm điện, que đo kiểm, cáp kết nối máy tính.

Giao tiếp chuẩn RS232/USB

Đĩa cài đặt phần mềm, hướng dẫn sử dụng.

3.3 Module chẩn đoán lỗi điện tử OBD

• • • Thực hiện các bài thực hành chẩn đoán lỗi hệ thống điều khiển, khảo sát dữ liệu hiện thời hệ thống điều khiển động cơ
    • Đọc lỗi và giải thích code lỗi động cơ theo chuẩn OBD
    • Xóa lỗi
    • Hiển thị dữ liệu tín hiệu đầu và và đầu ra của một số tín hiệu hệ thống điều khiển theo thời gian thực dưới dạng số hoặc đồ thị.
    • Thực hiện phép đo các hệ thống khi đang hoạt động

3.4. Bộ máy tính, máy in và kệ đỡ chuyên dùng

Model: TP-TS4101

* Phần máy tính:

Processor: ≥ Core i5

RAM: ≥ 4GB DDR4

HHD: ≥ 500GB

USB Keyboard/Mouse

Monitor: ≥ 18.5-inch LED"

* Phần máy in: Sử dụng máy in màu Canon

* Phần kệ đỡ chuyên dùng:

Kệ đỡ được thiết kế chuyên nghiệp, dùng để đỡ máy tính, máy in, màn hình, tài liệu tham khảo, thiết bị đo kiểm và chẩn đoán chuyên dùng.

Kệ đỡ được làm bằng thép sơn tĩnh điện, có tủ khóa bảo vệ. Trên kệ có bố trí tay đẩy, các bánh xe có khóa hãm để tiện di chuyển
