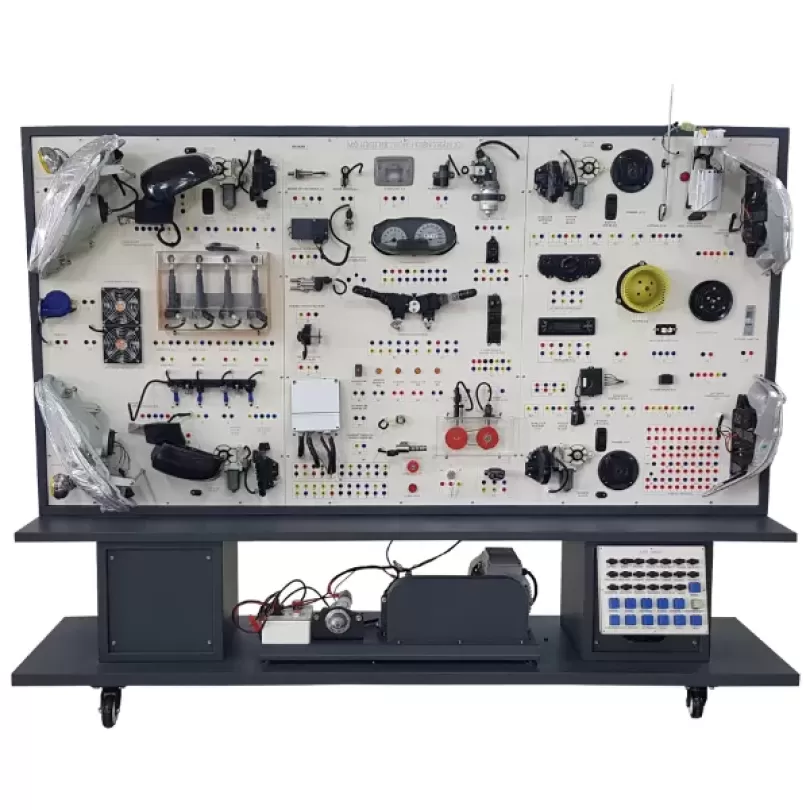

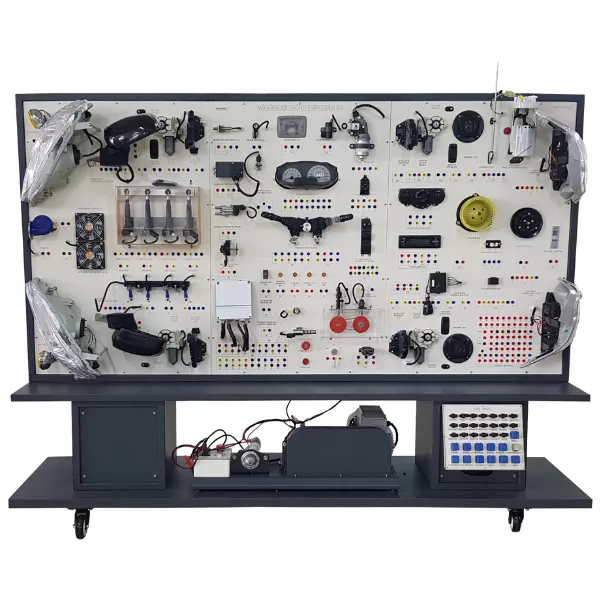

Sa bàn hệ thống điện tổng hợp xe ô tô (liền khối)

• Mô tả

Mô hình gồm: Mô hình bao gồm đầy đủ các hệ thống điều khiển trên ôtô, hệ thống đào tạo

• Cấu tạo và thông số kỹ thuật

A. Mô hình bao gồm đầy đủ các hệ thống điều khiển trên ôtô

Hệ thống phun xăng - đánh lửa bao gồm:

• Hộp ECU
• IC-Bô bin đánh lửa trực tiếp
• Cảm biến trục cơ
• Bộ dẫn động tạo xung đánh lửa
• Dàn bugi
• Cảm biến đo gió, CB vị trí bướm ga, CB nhiệt độ khí nạp, CB nhiệt độ nước, van không tải, bơm xăng, lọc xăng,...
• Giắc chẩn đoán OBD, đèn Check Engine,…

Hệ thống điều khiển gương điện (Bao gồm Cụm công tắc điều khiển gương, gương điện, ...)

Hệ thống nâng - hạ cửa sổ điện (Bao gồm Cụm công tắc điều khiển cửa, mô tơ nâng hạ, ...)

Hệ thống gạt nước - rửa kính (Bao gồm Cụm công tắc điều khiển gạt nước, mô tơ gạt nước, mô tơ bơm nước, ...)

Hệ thống điều khiển khóa cửa và cảnh báo cửa mở (Bao gồm Cụm công tắc điều khiển khóa cửa, mô tơ khóa, công tắc báo cửa mở, đèn báo cửa mở, ...)

Hệ thống cung cấp điện (Bao gồm Cụm máy phát xoay chiều, IC điều chỉnh điện áp, ...)

Hệ thống khởi động (Bao gồm Cụm máy khởi động, ...)

Hệ thống tín hiệu chiếu sáng (Bao gồm Cụm công tắc tổng, cụm đèn pha, cụm đèn hậu, đèn xi nhan, đèn dome, đèn phanh, đèn lùi, đèn sương mù, ...)

Hệ thống kiểm tra theo dõi (Thông tin) (Bao gồm đồng hồ táp lô, cảm biến tốc độ, cảm biến nhiệt độ nước, cảm biến mức nhiên liệu, cảm biến áp suất dầu, bộ báo nạp ắc quy, ...)

Hệ thống âm thanh với đầu đĩa (Bao gồm Đầu đĩa, cụm loa, cụm ăng ten,  ...)

Hệ thống điều khiển ly hợp và quạt điều hoà (Bao gồm Cụm công tắc điều khiển AC, bộ ly hợp từ AC, quạt dàn nóng, quạt dàn lạnh, quạt làm mát động cơ, ...)

Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, các đồng hồ và đèn chỉ báo thông tin hoạt động của động cơ như áp suất dầu, mức nhiên liệu, báo nạp ắc quy, đèn Check Engine..., giắc chẩn đoán điện tử OBD, công tắc khẩn cấp, rơle cầu chì...

Tất cả các hệ thống hoạt động bình thường. Mô hình sử dụng hệ thống điều khiển điện tử nguyên bản theo xe với hệ thống chẩn đoán điện tử, có thể kết nối với hầu hết các thiết bị chẩn đoán chuyên dùng.

Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.

Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển.

B. Hệ thống đào tạo

Hệ thống phần mềm đào tạo bao gồm các nội dung:

Đào tạo lý thuyết:

• Cung cấp thông số kỹ thuật chung của thiết bị
• Cung cấp thông số kỹ thuật chung của hệ thống
• Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn), ..."
• Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
• Cung cấp các kiến thức cơ bản về chẩn đoán"
• Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
• Cung cấp quy trình tháo - lắp - kiểm tra các hệ thống cơ khí liên quan
• Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
• Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng…

Đào tạo thực nghiệm:

• Cho phép đấu nối giả định hệ thống điều khiển trên phần mềm trước khi tiến hành đấu nối thực tế trên thiết bị để rèn luyện kỹ năng đọc và phân tích mạch điện.
• Phòng tránh những thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về hậu quả với những lỗi trong quá trình đấu nối có thể gặp trong quá trình thực hành thực tế."
