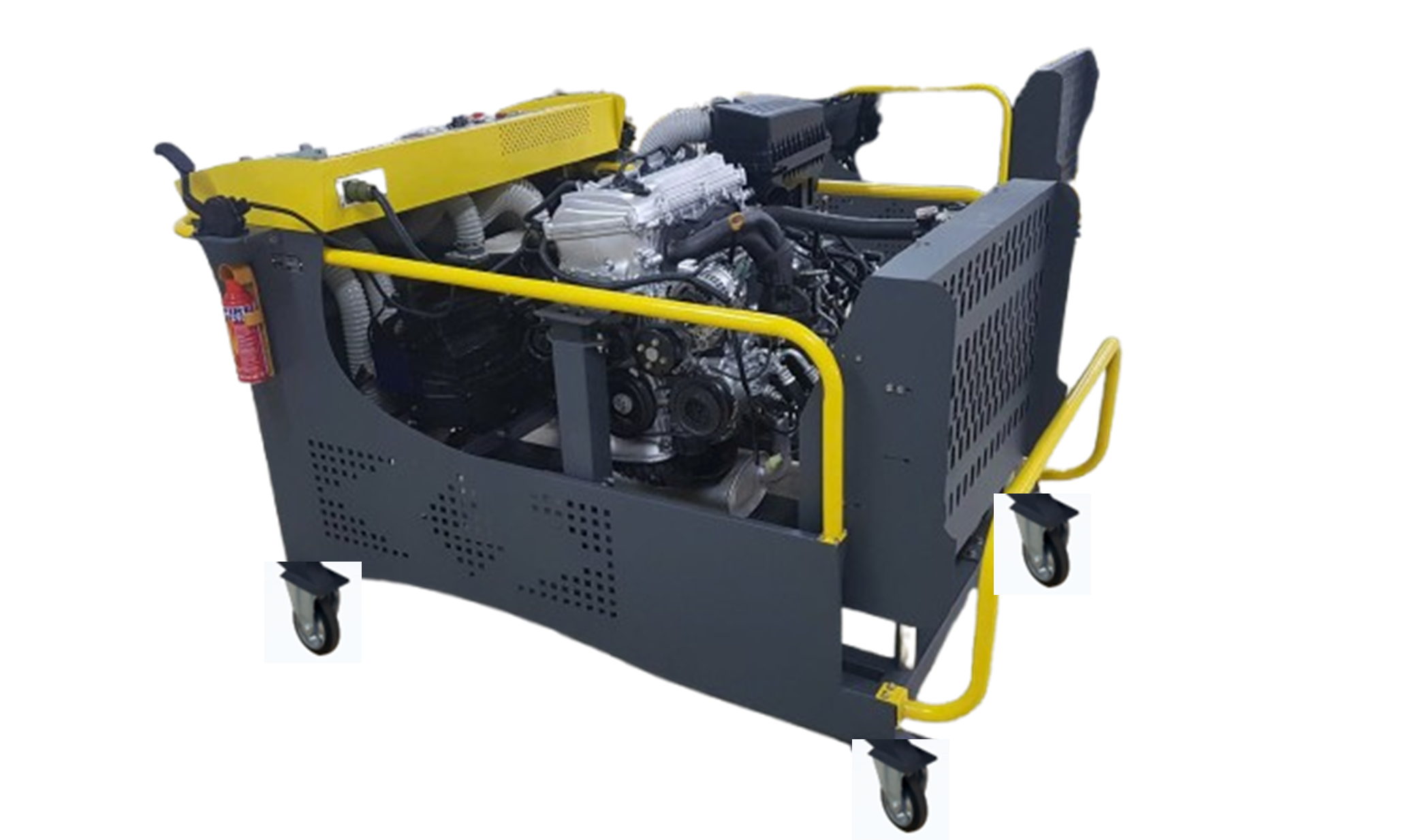

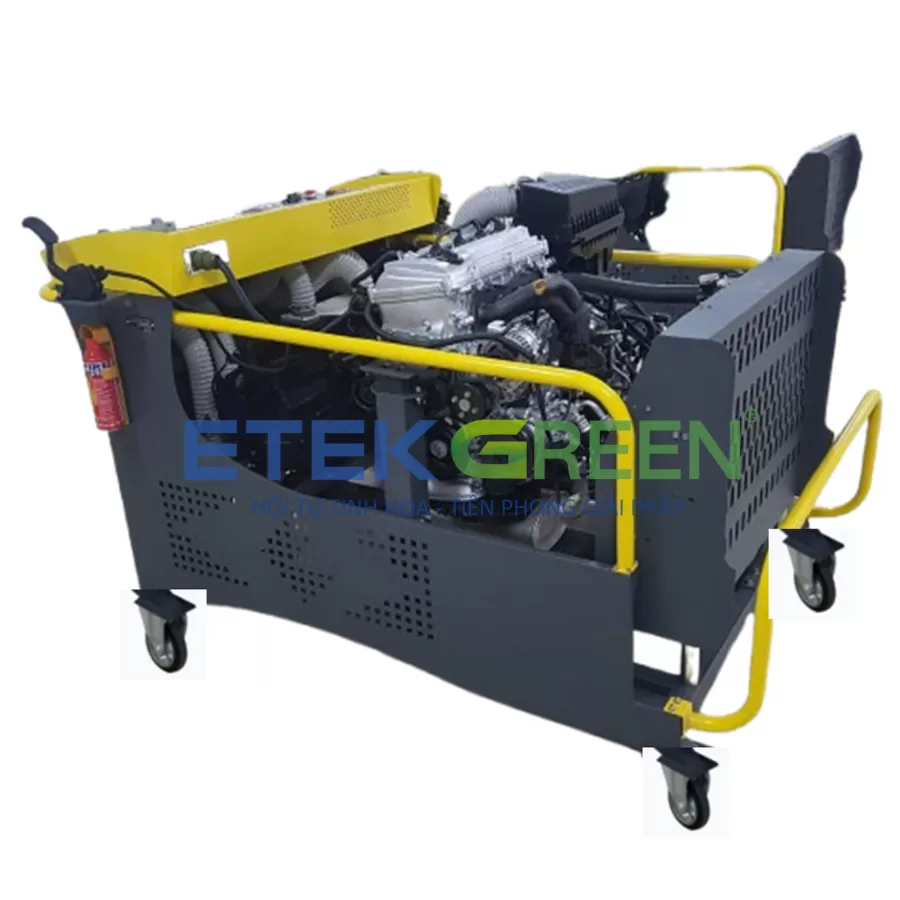

MÔ HÌNH HỆ THỐNG ĐIỀU HÒA TỰ ĐỘNG TRÊN XE Ô TÔ

Thiết bị (mô hình) cho đào tạo nghề sản xuất  theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015; ISO Hệ thống Quản lý An toàn và sức khoẻ nghề nghiệp ISO 45001:2018; Hệ thống Quản lý an toàn thông tin ISO/IEC: 27001:2022.

THÔNG SỐ KỸ THUẬT

A. Chức năng của mô hình:

- Đào tạo học sinh về cấu tạo và nguyên lý hoạt động của các hệ thống điều hòa tự động trên ô tô

- Rèn luyện kỹ năng đấu nối, vận hành, kiểm tra sửa chữa các hệ thống điều hòa trên ô tô.

B. Đặc điểm mô hình

- Mô hình sản xuất với vật tư chính là linh kiện đã qua sử dụng trên các đời xe từ 2017 đến nay chất lượng còn trên 80% được làm mới, dùng để thiết kế và lắp ráp thành mô hình với hệ thống khung giá bố trí khoa học, hợp lý, đảm bảo phục vụ tốt công tác đào tạo dạy nghề

- Mô hình hoạt động bình thường. Trên mô hình có bộ đánh lỗi để học viên tạo lỗi và thực hành kiểm tra chẩn đoán sửa chữa lỗi.

C. Thông số kỹ thuật thiết bị

1. Phần mô hình hệ thống điều hoà dẫn động bằng động cơ xăng

* Động cơ đã bao gồm đầy đủ các bộ phận và hệ thống phần cơ khí máy và các hệ thống kèm theo như:

+ Két nước và quạt làm mát, ống xả, thùng nhiên liệu bằng Inox chống ăn mòn với cảm biến mức nhiên liệu, ắc quy khởi động, bình cứu hỏa...

+ Hệ thống nhiên liệu phun xăng điện tử đa điểm

+ Hệ thống phân phối khí

+ Hệ thống bôi trơn, làm mát

+ Hệ thống khởi động và hệ thống nạp điện cho ắc quy.

+ Hệ thống đánh lửa điện tử trực tiếp 4 bô bin cho 4 máy

* Hệ thống điều hòa tự động trên ô tô bao gồm:

+ Bộ ECU điều khiển điều hòa

+ Máy nén khí

+ Dàn lạnh cùng hộp phân phối khí lạnh, quạt dàn lạnh

+ Dàn nóng cùng quạt dàn nóng

+ Dàn sưởi

+ Phin lọc ga

+ Công tắc điều khiển AC (công tắc tổng)

2. Phần tạo lỗi bao gồm:

2.1. Lỗi tín hiệu điều khiển lấy gió trong - ngoài

2.2. Lỗi tín hiệu điều khiển trộn gió

2.3. Lỗi tín hiệu điều khiển mô tơ đổi hướng gió

2.4. Lỗi tín hiệu cảm biến solar

2.5. Lỗi tín hiệu cảm biến nhiệt độ trong xe

2.6. Lỗi tín hiệu cảm biến nhiệt độ ngoài xe

2.7. Lỗi tín hiệu cảm biến nhiệt độ dàn lạnh

2.8. Lỗi điều khiển quạt làm mát giàn ngưng.

2.9. Lỗi điều khiển tốc độ quạt giàn lạnh

2.10. Lỗi tín hiệu áp suất ga lạnh

2.11. Lỗi mất điều khiển máy nén lạnh

2.12. Lỗi mất tín hiệu tốc độ máy nén lạnh.

2.13. Lỗi cảm biến nhiệt độ nước

2.14. Lỗi mất tín hiệu điều khiển relay quạt giàn lạnh

2.15. Lỗi giao tiếp CAN

2.16. Lỗi tín hiệu tốc độ động cơ
