Mô hình hệ thống điện thân xe

Model: EG-ES0095

Tên sản phẩm: Mô hình hệ thống điện thân xe

Model: EG-ES0095

Hãng sản xuất: ETEK GREEN

Xuất xứ: Việt Nam

Tiêu chuẩn sản xuất: ISO 9001:2015, ISO 14001:2015, 27001:2022, 45001:2018

Price: Liên hệ

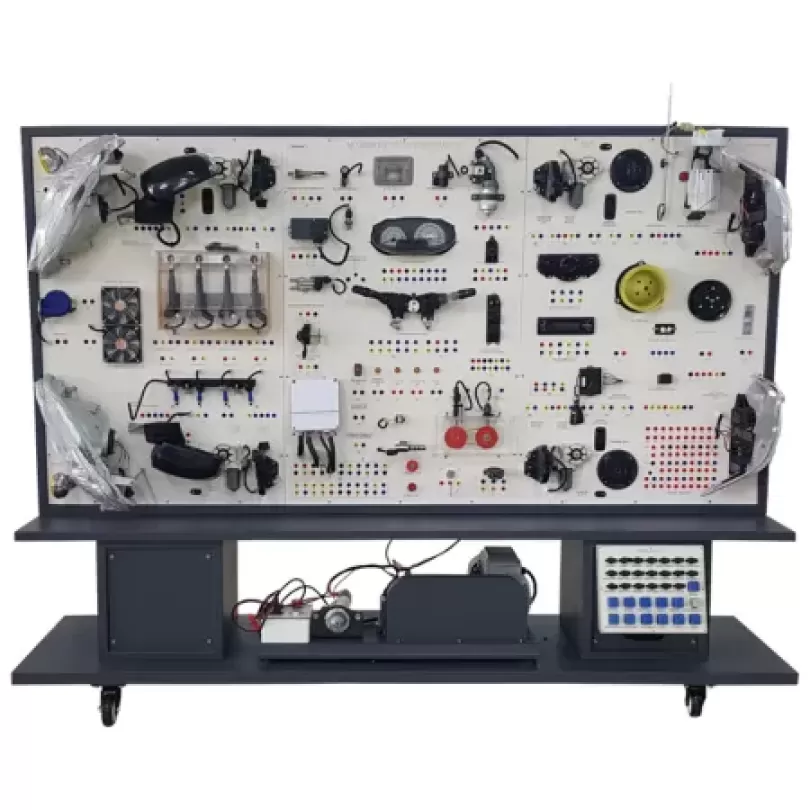

Mô hình hệ thống điện thân xe

Mô tả

Mô hình bao gồm: Phần mô hình hệ thống, Hệ thống phần mềm đào tạo kèm theo

Cấu tạo và thông số kỹ thuật

A. Phần mô hình hệ thống

Mô hình bao gồm đầy đủ các hệ thống điều khiển trên ôtô như:

Hệ thống điều khiển gương điện (Bao gồm: Cụm công tắc điều khiển gương, gương điện)
Hệ thống nâng - hạ cửa sổ điện (Bao gồm: Cụm công tắc điều khiển cửa, mô tơ nâng hạ)
Hệ thống gạt nước - rửa kính (Bao gồm: Cụm công tắc điều khiển gạt nước, mô tơ gạt nước, mô tơ bơm nước)
Hệ thống điều khiển khóa cửa và cảnh báo cửa mở (Bao gồm Cụm công tắc điều khiển khóa cửa, mô tơ khóa, công tắc báo cửa mở, đèn báo cửa mở)
Hệ thống cung cấp điện (Bao gồm: Cụm máy phát xoay chiều, IC điều chỉnh điện áp)
Hệ thống khởi động (Bao gồm: Cụm máy khởi động)
Hệ thống tín hiệu chiếu sáng (Bao gồm Cụm công tắc tổng, cụm đèn pha, cụm đèn hậu, đèn xi nhan, đèn dome, đèn phanh, đèn lùi, đèn sương mù)
Hệ thống kiểm tra theo dõi (Thông tin) (Bao gồm đồng hồ táp lô, cảm biến nhiệt độ nước, cảm biến mức nhiên liệu, cảm biến áp suất dầu, bộ báo nạp ắc quy)
Hệ thống âm thanh với đầu đĩa (Bao gồm Đầu đĩa, cụm loa, cụm ăng ten)
Hệ thống điều khiển ly hợp và quạt điều hoà (Bao gồm Cụm công tắc điều khiển AC, bộ ly hợp từ AC, quạt dàn nóng, quạt dàn lạnh, quạt làm mát động cơ)

Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, các đồng hồ và đèn chỉ báo thông tin hoạt động của động cơ như áp suất dầu, mức nhiên liệu, báo nạp ắc quy, đèn Check Engine, giắc chẩn đoán điện tử OBD, công tắc khẩn cấp, rơle cầu chì.

Tất cả các hệ thống hoạt động bình thường.

Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.

Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển

B. Hệ thống phần mềm đào tạo kèm theo.

Hệ thống phần mềm đào tạo đã được đăng ký quyền tác giả tại Cục bản quyền tác giả
Hệ thống module thực hành đấu nối giả định trên phần mềm hệ thống điều khiển điện trên xe ô tô
Hệ thống phần mềm thực hành ảo cho phép học viên thực hành trên phần mềm với các đối tượng được thiết kế giống thực tế, cho phép tương tác với các đối tượng như đấu nối hệ thống điện.
Cung cấp ngân hàng linh kiện hệ thống trên xe ô tô. Cho phép gắp thả các linh kiện và tiến hành đấu nối hệ thống điều khiển động cơ.
Phòng tránh những thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về hậu quả với những lỗi trong quá trình đấu nối có thể gặp trong quá trình thực hành thực tế.
Hoạt động trên trình duyệt web như Google chrome, Cốc cốc

1. Module thực hành về hệ thống cung cấp điện

Các bộ phận chính

Bao gồm các phần tử mô phỏng:
