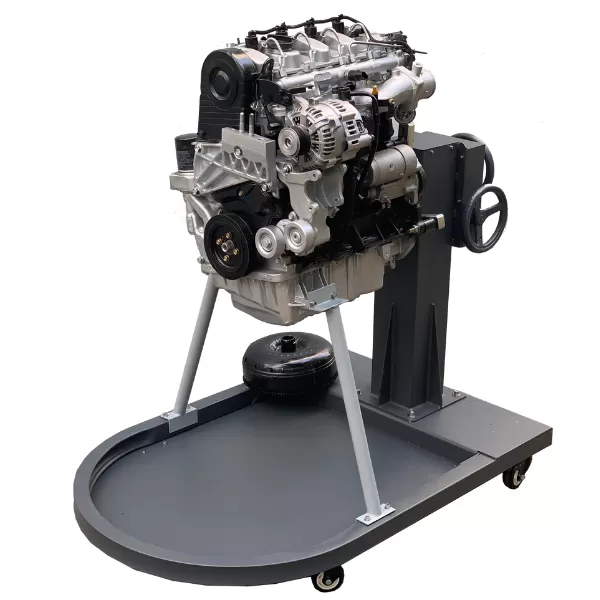

Mô hình động cơ phun dầu điện tử CRDI cho tháo lắp và đo kiểm

• Mô tả

Mô hình thiết bị bao gồm: Phần động cơ Diesel 4 xylanh Common Rail (CRDI - Bosch), Phần giá xoay tháo lắp động cơ.

• Cấu tạo và thông số kỹ thuật

A. Phần động cơ Diesel 4 xylanh Common Rail (CRDI - Bosch):

Động cơ 4 kỳ, 4 xi lanh thẳng hàng. Dung tích xilanh từ 2L trở lên còn đầy đủ các bộ phận và hệ thống phần cơ khí máy: Thân máy, nắp máy, các te, cơ cấu phối khí, cơ cấu trục khuỷu thanh truyền, cụm piston - xi lanh, bơm dầu, bơm nước và các hệ thống kèm theo như:

Hệ thống nhiên liệu phun dầu điện tử CDI (Common Rail Direct Injection):

• Bơm cao áp
• Kim phun dầu điều khiển điện
• Ống phân phối và cảm biến áp suất
• Hệ thống bugi sấy: Bugi sấy
• Hệ thống nạp điện: Máy phát điện
• Hệ thống khởi động: Máy khởi động

Bộ tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình, tài liệu sửa chữa

Dùng để rèn luyện kỹ năng tháo, lắp, đo kiểm, chẩn đoán sửa chữa,.. động cơ

B. Phần giá xoay tháo lắp động cơ

Giá đỡ có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa. Giá có thể xoay 360 độ qua cơ cấu trục vít - bánh vít và bộ khóa chống tự xoay tạo điều kiện thuận lợi cho quá trình tháo lắp, sửa chữa động cơ.

Giá xoay động cơ bao gồm các bộ phận sau:

• Bộ đế đỡ được làm bằng thép với kết cấu cứng vững.
• Bộ truyền trục vít - Bánh vít có hộp che bảo vệ để truyền chuyển động quay giúp cho động cơ có thể xoay 360 độ.
• Thông số kỹ thuật cơ cấu trục vít- bánh vít:
• Tỉ số truyền: 36
• Modul ăn khớp: m=4
• Bánh vít: Số răng Z2= 36, Bề rộng bánh vít: 30mm
• Trục vít: Số mối răng Z1=1, Hệ số đường kính q=12, Chiều dài răng trục vít: 60mm, Đường kính mặt trụ chia trục vít: 48mm.
• Vật liệu chế tạo: Thép chịu lực"
• Bộ đồ gá có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa với 04 thanh đỡ và 04 khâu cách.
• Bộ bánh xe có khóa hãm giúp cho giá đỡ có thể di chuyển dễ dàng và an toàn.
• Trên giá có bố trí khay hứng dầu có thể tháo dời
• Giá có để đỡ được các loại động cơ cỡ lớn (4 máy, 6 máy loại thẳng hàng hoặc chữ V) với tải trọng lên tới 300Kg.
• Kích thước giá đỡ:  LxWxH = 1250x800x940 mm

C. Bộ phần mềm thực hành ảo 3D động cơ Hyundai CRDI

Hệ thống phần mềm đào tạo đã được đăng ký quyền tác giả tại Cục bản quyền tác giả

Đối tượng mô phỏng: Động cơ phun dầu điện tử Common Rail

Nội dung đào tạo của phần mềm

• Không đơn giản chỉ là các video 3D hướng dẫn thực hành, phần mềm cho phép người dùng có thể thực hiện các thao tác như trên thực tế. Người học được yêu cầu phải tuân thủ các quy trình kỹ thuật theo cẩm nang sửa chữa về các bước thực hiện, lựa chọn dụng cụ, lựa chọn mô men xiết, lựa chọn thứ tự xiết, lựa chọn đối tượng để tháo lắp. Nếu không đúng với quy chuẩn trong tài liệu cẩm nang sửa chữa, phần mềm không cho phép tiến hành thực hiện.
• Các cảnh báo với người sử dụng khi thực hiện không đúng quy trình kỹ thuật : thứ tự thực hiện, lực xiết, dụng cụ sử dụng.
• Từ đó người học có được sự chuẩn bị tốt nhất về kiến thức và kỹ năng trước khi thực hành trên đối tượng thực.

Các bộ phận chính

Bao gồm các phần tử mô phỏng:

• Cụm thân máy với trục khuỷu – thanh truyền – pít tông, bạc thanh truyền, bạc trục khuỷu
• Cụm nắp máy với nắp đậy nắp máy, vòi phun, kẹp kim phun, trục cam, bạc trục cam, con đội thủy lực, xupap
• Cơ cấu phối khí : puly giảm chấn, nắp đậy đai cam, đai cam, bánh răng phối khí trục cam, puly không tải, bộ căng đai
• Trục cân bằng, hộp trục cân bằng
• Các te
• Hệ thống bôi trơn gồm bơm dầu, lọc dầu
• Hệ thống làm mát gồm bơm nước, van hằng nhiệt
• Một phần của hệ thống nhiên liệu gồm cụm vòi phun Diesel điện tử, bơm cao áp
• Bugi sấy
• Cụm đường ống nạp
• Cụm đường ống xả
