Mô hình Động cơ Diesel dùng bơm cao áp PE cho tháo lắp đo kiểm

• Mô tả

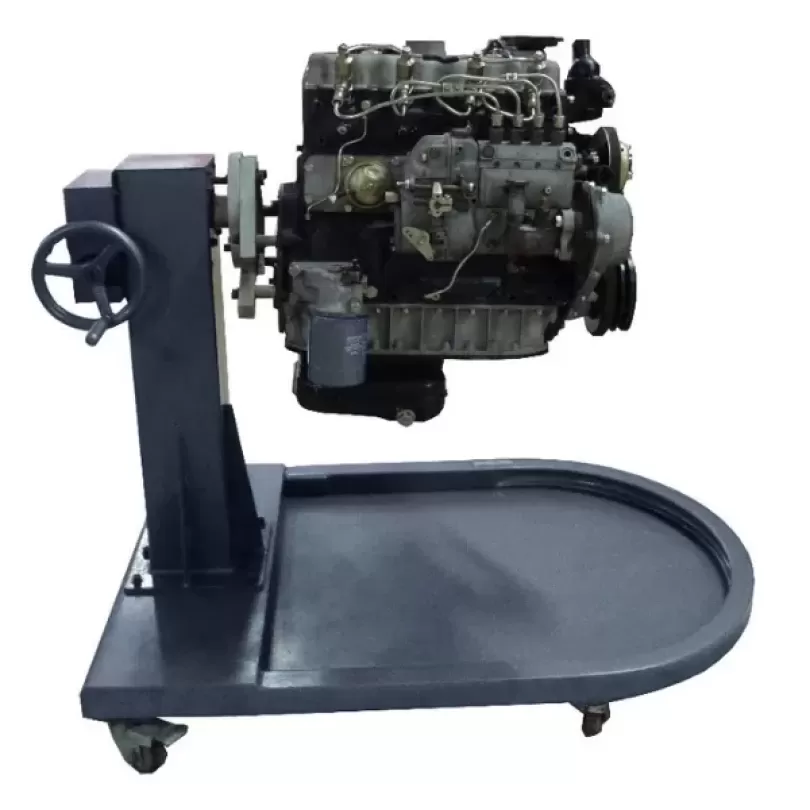

Mô hình thiết bị bao gồm: Phần động cơ Diesel 4 xylanh dùng bơm PE, Phần giá xoay tháo lắp động cơ.

• Cấu tạo và thông số kỹ thuật

A. Phần động cơ Diesel 4 xylanh dùng bơm PE:

Động cơ bao gồm đầy đủ các bộ phận và hệ thống phần cơ khí máy như: Thân máy, nắp máy, các te, cơ cấu phối khí, cơ cấu trục khuỷu thanh truyền, cụm piston - xi lanh, bơm dầu, bơm nước.và các hệ thống kèm theo như:

• Hệ thống nhiên liệu sử dụng bơm PE: bơm cao áp, vòi phun, ống nhiên liệu cao áp
• Hệ thống bugi sấy
• Bộ tài liệu hướng dẫn thực hành, bảo dưỡng, bảo trì mô hình theo động cơ.

B. Phần giá xoay tháo lắp động cơ

Giá đỡ có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa. Giá có thể xoay 360 độ qua cơ cấu trục vít - bánh vít và bộ khóa chống tự xoay tạo điều kiện thuận lợi cho quá trình tháo lắp, sửa chữa động cơ.

Giá xoay động cơ bao gồm các bộ phận sau:

Bộ đế đỡ được làm bằng thép với kết cấu cứng vững.

Bộ truyền trục vít - Bánh vít có hộp che bảo vệ để truyền chuyển động quay giúp cho động cơ có thể xoay 360 độ.

Thông số kỹ thuật cơ cấu trục vít- bánh vít:

• Tỉ số truyền: 36
• Modul ăn khớp: m=4
• Bánh vít: Số răng Z2= 36, Bề rộng bánh vít: 30mm
• Trục vít: Số mối răng Z1=1, Hệ số đường kính q=12, Chiều dài răng trục vít: 60mm, Đường kính mặt trụ chia trục vít: 48mm.
• Vật liệu chế tạo: Thép chịu lực"
• Bộ đồ gá có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa với 04 thanh đỡ và 04 khâu cách.
• Bộ bánh xe có khóa hãm giúp cho giá đỡ có thể di chuyển dễ dàng và an toàn.
• Trên giá có bố trí khay hứng dầu có thể tháo dời
• Giá có để đỡ được các loại động cơ cỡ lớn (4 máy, 6 máy loại thẳng hàng hoặc chữ V) với tải trọng lên tới 300Kg.
• Kích thước giá đỡ:  LxWxH = 1250x800x940 mm
