Hệ thống truyền lực

• Mục tiêu đào tạo

Thiết bị được sử dụng để đào tạo về kỹ năng tháo - lắp - kiểm tra các kiểu hệ thống truyền lực thông dụng trên xe ô tô

• Cấu tạo và thông số kỹ thuật

1. Hệ thống truyền lực với bộ ly hợp - hộp số cơ khí - trục Các đăng và cầu chủ động

* Linh kiện của xe Hyundai hoặc tương đương

• Đầy đủ chi tiết như: bánh đà, bàn ép, đĩa ma sát, hộp số cơ khí dọc, cần chuyển số, hệ thống điều khiển ly hợp, trục các đăng khác tốc, bộ bánh răng truyền lực chính, bộ truyền hành tinh, các bán trục, vỏ cầu, cụm moay ơ, cơ cấu phanh

2. Hệ thống truyền lực với bộ biến mô thủy lực - hộp số tự động - trục các đăng và cầu chủ động

* Linh kiện của xe Toyota hoặc tương đương

• Đầy đủ chi tiết như: bộ biến mô men, bộ truyền hành tinh, bộ phanh và ly hợp chuyển số, bộ van thủy lực, cụm công tắc báo số, cần chuyển số, bộ bánh răng truyền lực chính, bộ truyền hành tinh cầu chủ động, các bán trục, vỏ cầu, cụm moay ơ, cơ cấu phanh, trục các đăng đồng tốc

* Phần khung giá:

• Các linh kiện nhẹ như bộ ly hợp, biến mô, trục các đăng được đặt trên giá để linh kiện chuyên dùng gồm 3 tầng bằng thép được sơn tĩnh điện và có bánh xe, tay đẩy.

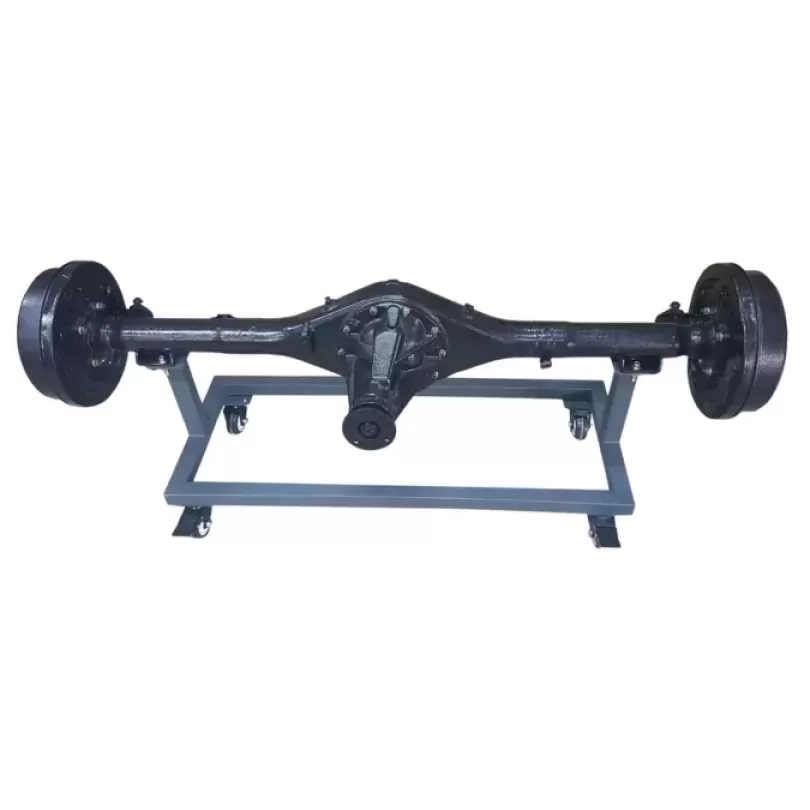

• Các cầu chủ động được đặt trên giá chuyên dùng cho tháo lắp với kết cấu cứng vững được sơn tĩnh điện và có bánh xe để tiện di chuyển.
• Các hộp số được đặt trên giá xoay chuyên dùng cho tháo lắp

• Giá đỡ hộp số có để gá đặt được các loại hộp số khác nhau (hộp số dọc và hộp số ngang) có thể xoay 360 độ tạo điều kiện thuận lợi cho việc tháo lắp hộp số.

• Bộ đế đỡ được làm bằng thép với kết cấu cứng vững.
• Bộ đồ gá được thiết kế cho từng loại loại hộp số riêng biệt.
• Bộ bánh xe có khóa hãm giúp cho giá đỡ có thể di chuyển dễ dàng và an toàn.
• Trên giá có bố trí khay hứng dầu có thể tháo dời

* Hệ thống phần mềm đào tạo kèm theo

• Hệ thống phần mềm đào tạo đã được đăng ký quyền tác giả tại Cục bản quyền tác giả
• Hệ thống phần mềm 3D mô phỏng hộp số cơ tự động. Bao gồm
• Mô phỏng tháo - lắp phần cơ khí định dạng 3D

*Nội dung đào tạo của phần mềm

Không đơn giản chỉ là các video 3D hướng dẫn thực hành, phần mềm cho phép người dùng có thể thực hiện các thao tác như trên thực tế. Người học được yêu cầu phải tuân thủ các quy trình kỹ thuật theo cẩm nang sửa chữa về các bước thực hiện, lựa chọn dụng cụ, lựa chọn đối tượng để tháo lắp,... đo kiểm một số thông số kỹ thuật cơ bản đặc trưng, từ đó xác định và tiến hành các công việc bảo dưỡng sửa chữa tiếp theo. Nếu không đúng với quy chuẩn trong tài liệu cẩm nang sửa chữa, phần mềm không cho phép tiến hành thực hiện.

- Các cảnh báo với người sử dụng khi thực hiện không đúng quy trình kỹ thuật

Từ đó người học có được sự chuẩn bị tốt nhất về kiến thức và kỹ năng trước khi thực hành trên đối tượng thực. "
