Hệ thống phanh dầu

• Cấu tạo

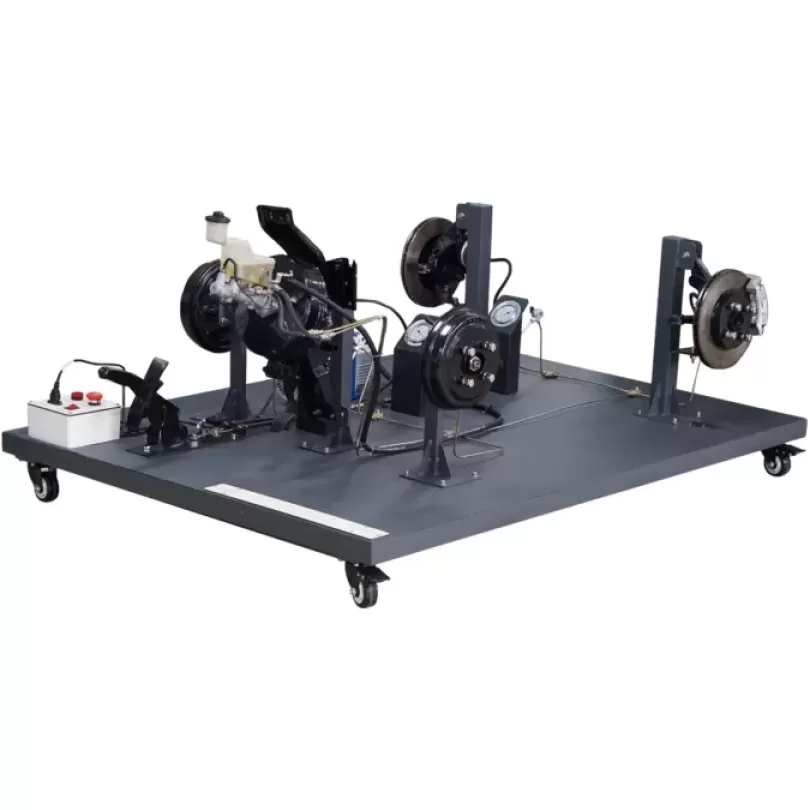

Bộ thiết bị bao gồm: Phần thiết bị, Phần khung giá, Bộ phần mềm thực hành ảo 3D hệ thống phanh dầu trợ lực chân không.

• Cấu tạo và thông số kỹ thuật

A. Phần thiết bị.

Đầy đủ chi tiết:

• 01 Tổng phanh dầu kèm theo bầu trợ lực chân không.
• 02 Bộ trống phanh kèm theo xi lanh phanh và cơ cấu phanh đỗ
• 02 Bộ đĩa phanh kèm theo xi lanh phanh
• 01 Cần phanh đỗ
• 01 Bơm chân không
• 01 đồng hồ chân không
• 02 đồng hồ áp suất phanh

Thiết bị phụ trợ kèm theo bao gồm:

• Van hút chân không.
• Bộ đồng hồ đo áp suất chân không
• Bộ ống hút dầu phanh.
• Bình dầu phanh
• Thiết bị vận hành bằng khí nén thông qua bộ van tạo chân không.

B. Phần khung giá:

• Mô hình có thể hoạt động được. Tổng phanh được trợ lực nhờ 1 bơm chân không. Trên mô hình có bố trí các đồng hồ đo áp suất thủy lực và chân không.
• Mô hình kèm theo tài liệu hướng dẫn vận hành, bảo trì, bảo dưỡng mô hình.
• Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam.
• Mô hình được đặt trên hệ thống khung giá bằng thép được sơn tĩnh điện, có các bánh xe để tiện di chuyển..

C. Bộ phần mềm thực hành ảo 3D hệ thống phanh dầu trợ lực chân không.

Hệ thống phần mềm đào tạo đã được đăng ký quyền tác giả tại Cục bản quyền tác giả

• Nội dung đào tạo của phần mềm

• Không đơn giản chỉ là các video 3D hướng dẫn thực hành, phần mềm cho phép người dùng có thể thực hiện các thao tác như trên thực tế. Người học được yêu cầu phải tuân thủ các quy trình kỹ thuật theo cẩm nang sửa chữa về các bước thực hiện, lựa chọn dụng cụ, lựa chọn mô men xiết, lựa chọn thứ tự xiết, lựa chọn đối tượng để tháo lắp, đo kiểm một số thông số kỹ thuật cơ bản đặc trưng, từ đó xác định và tiến hành các công việc bảo dưỡng sửa chữa tiếp theo. Nếu không đúng với quy chuẩn trong tài liệu cẩm nang sửa chữa, phần mềm không cho phép tiến hành thực hiện.
• Các cảnh báo với người sử dụng khi thực hiện không đúng quy trình kỹ thuật : thứ tự thực hiện, lực xiết, dụng cụ sử dụng,…
• Từ đó người học có được sự chuẩn bị tốt nhất về kiến thức và kỹ năng trước khi thực hành trên đối tượng thực.

• Các bộ phận chính bao gồm các phần tử mô phỏng:

• Xylanh phanh chính : bình dầu phanh cùng nắp đậy,  Bầu trợ lực chân không; Bình dầu phanh sơ cấp; Piston phanh, Lò xo hồi vị;Ty đẩy được dẫn động từ bàn đạp phanh.​
• Cơ cấu phanh đĩa :  tấm đỡ, cuppen, má phanh, đĩa phanh, xilanh phanh bánh xe
• Cơ cấu phanh tang trống : cơ cấu phanh tay, guốc phanh phía trước, guốc phanh sau, xi lanh phanh, lò xo hồi vị
• Cụm moay ơ bánh xe
