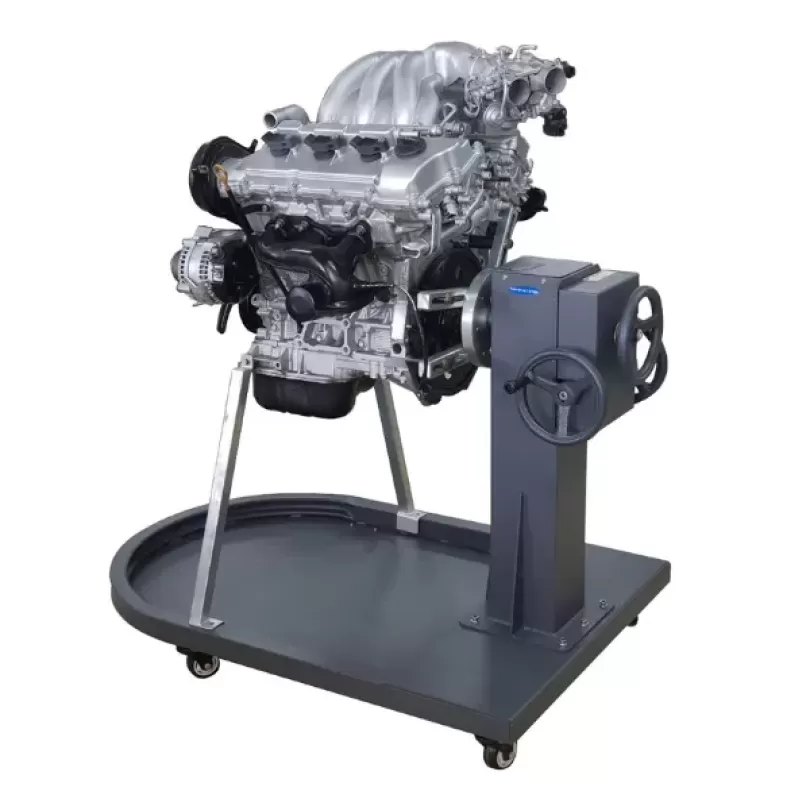

Động cơ phun xăng điện tử đánh lửa trực tiếp bô bin đơn 6 xilanh cho tháo lắp đo kiểm

• Mô tả

Mô hình thiết bị bao gồm: Phần động cơ phun xăng điện tử đa điểm 4 kỳ, 6 xi lanh Toyota 1MZ-FE, Phần giá xoay tháo lắp động cơ.

• Cấu tạo và thông số kỹ thuật

A. Phần động cơ phun xăng điện tử đa điểm 4 kỳ, 6 xi lanh Toyota 1MZ-FE.

Động cơ bao gồm đầy đủ các bộ phận và hệ thống phần cơ khí máy như: Thân máy, nắp máy, các te, cơ cấu phối khí, cơ cấu trục khuỷu thanh truyền, cụm piston - xi lanh, bơm dầu, bơm nước và các hệ thống kèm theo như:

Hệ thống nhiên liệu phun xăng đa điểm với giàn chia và các vòi phun xăng

Cụm điều khiển phối khí thông minh VVTi

Hệ thống đánh lửa trực tiếp với các cụm IC - Bô bin đánh lửa

Máy phát điện

Máy khởi động điện

B. Phần giá xoay tháo lắp động cơ

Giá đỡ có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa. Giá có thể xoay 360 độ qua cơ cấu trục vít - bánh vít và bộ khóa chống tự xoay tạo điều kiện thuận lợi cho quá trình tháo lắp, sửa chữa động cơ.

Giá xoay động cơ bao gồm các bộ phận sau:

• Bộ đế đỡ được làm bằng thép với kết cấu cứng vững.
• Bộ truyền trục vít - Bánh vít có hộp che bảo vệ để truyền chuyển động quay giúp cho động cơ có thể xoay 360 độ.

Thông số kỹ thuật cơ cấu trục vít- bánh vít:

• Tỉ số truyền: 36
• Modul ăn khớp: m=4
• Bánh vít: Số răng Z2= 36, Bề rộng bánh vít: 30mm
• Trục vít: Số mối răng Z1=1, Hệ số đường kính q=12, Chiều dài răng trục vít: 60mm, Đường kính mặt trụ chia trục vít: 48mm.
• Vật liệu chế tạo: Thép chịu lực

• Bộ đồ gá có thể gá đặt được nhiều loại động cơ khác nhau với cơ cấu tự lựa với 04 thanh đỡ và 04 khâu cách.
• Bộ bánh xe có khóa hãm giúp cho giá đỡ có thể di chuyển dễ dàng và an toàn.
• Trên giá có bố trí khay hứng dầu có thể tháo dời

Giá có để đỡ được các loại động cơ cỡ lớn (4 máy, 6 máy loại thẳng hàng hoặc chữ V) với tải trọng lên tới 300Kg.

Kích thước giá đỡ:  LxWxH = 1250x800x940 mm

C. Bộ phần mềm thực hành ảo tháo lắp cơ khí động cơ xăng V6

Đối tượng mô phỏng: Động cơ phun xăng điện tử V6

Nội dung đào tạo của phần mềm

Không đơn giản chỉ là các video 3D hướng dẫn thực hành, phần mềm cho phép người dùng có thể thực hiện các thao tác như trên thực tế. Người học được yêu cầu phải tuân thủ các quy trình kỹ thuật theo cẩm nang sửa chữa về các bước thực hiện, lựa chọn dụng cụ, lựa chọn mô men xiết, lựa chọn thứ tự xiết, lựa chọn đối tượng để tháo lắp, đo kiểm một số thông số kỹ thuật cơ bản đặc trưng, từ đó xác định và tiến hành các công việc bảo dưỡng sửa chữa tiếp theo. Nếu không đúng với quy chuẩn trong tài liệu cẩm nang sửa chữa, phần mềm không cho phép tiến hành thực hiện.

Các cảnh báo với người sử dụng khi thực hiện không đúng quy trình kỹ thuật : thứ tự thực hiện, lực xiết, dụng cụ sử dụng.

Từ đó người học có được sự chuẩn bị tốt nhất về kiến thức và kỹ năng trước khi thực hành trên đối tượng thực.

Bao gồm các phần tử mô phỏng:

• Cụm thân máy với trục khuỷu – thanh truyền – pít tông, bạc thanh truyền, bạc trục khuỷu
• Cụm nắp máy với van điều khiển dầu phối khí trục cam, cụm ic và bô bin đánh lửa, trục cam, bạc trục cam, xupap
• Cơ cấu phối khí với xích cam, dẫn hướng xích cam, thanh tì bộ căng xích, bộ giảm rung xích cam, puly phối khí trục khuỷu
• Các te
• Hệ thống bôi trơn : bơm dầu, lọc dầu
• Hệ thống làm mát : bơm nước, van hằng nhiệt
• Hệ thống nhiên liệu :  Cụm vòi phun, ống phân phối nhiên liệu
• Bô bin đánh lửa trực tiếp, bugi
• Cụm đường ống nạp, cụm bướm ga thông minh
• Cụm đường ống xả, cảm biến ô xy
