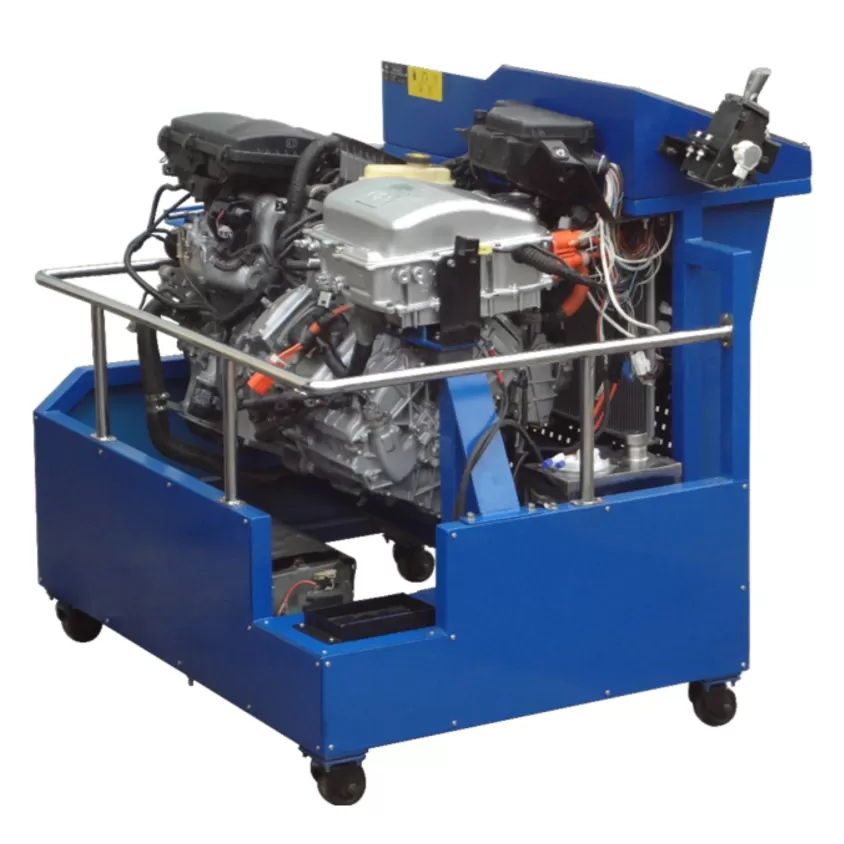

Động cơ ô tô (động cơ Hybrid)

• Mục tiêu đào tạo

Tìm hiểu kết cấu chung của hệ thống truyền động Hybrid

Hoạt động của các cảm biến điện tử, quá trình truyền dẫn tín hiệu từ các cảm biến trong hệ thống truyền động Hybrid

Phân tích cấu tạo và hoạt động của các bộ phận quan trọng trong hệ thống như

• Động cơ xăng dẫn động
• Cụm mô tơ / máy phát MG1
• Cụm mô tơ / máy phát MG2.
• Cụm chuyển đổi điện áp Inverter.
• Cụm ắc quy hỗn hợp.
• Bộ phân phối công suất.

Nhận biết sơ bộ chế độ chuyển từ động cơ xăng sang động cơ điện và ngược lại

Thực hành kiểm tra, điều chỉnh động cơ xăng

Đấu nối, kiểm tra, chẩn đoán hệ thống điều khiển phun xăng – đánh lửa

Chẩn đoán, sửa chữa hệ thống điều khiển điện tử với thiết bị chuyên dùng

Thực hành kiểm tra, chẩn đoán hệ thống truyền động

• Kiểm tra chẩn đoán tình trạng kỹ thuật Ắc quy hỗn hợp
• Kiểm tra chẩn đoán tình trạng kỹ thuật bộ Inverter
• Chẩn đoán, sửa chữa hệ thống điều khiển điện tử với thiết bị chuyên dùng

Tháo và đo kiểm chi tiết các bộ phận, cơ cấu trong động cơ

Vận hành và đánh giá chất lượng công việc bảo dưỡng cơ khí động cơ.

• Mô tả

Bộ thiết bị bao gồm: Phần động cơ Hybrid, Hệ thống phần mềm đào tạo.

• Cấu tạo và thông số kỹ thuật

A. Phần động cơ Hybrid

Động cơ 4 kỳ, 4 xi lanh thẳng hàng. Dung tích xilanh 1.5L VVTi, còn đầy đủ các bộ phận và hệ thống phần cơ khí máy.

Động cơ kèm theo đầy đủ các hệ thống điều khiển như:

• Hệ thống nhiên liệu phun xăng điện tử đa điểm dùng đo gió kiểu dây nhiệt
• Hệ thống điều khiển phối khí thông minh VVTi
• Hệ thống điều khiển bướm ga thông minh ETCSi
• Hệ thống khởi động và hệ thống nạp điện cho ắc quy.
• Hệ thống đánh lửa điện tử trực tiếp 4 Bô bin cho 4 máy
• Két nước và quạt làm mát, ống xả, thùng nhiên liệu bằng Inox chống ăn mòn với cảm biến mức nhiên liệu, ắc quy khởi động

Hộp số Hybrid:

• Mô tơ điện – Máy phát điện MG
• Bộ truyền động hành tinh
• Bộ truyền động xích
• Bộ van thủy lực điều khiển số truyền
• Bộ van Solenoid điều khiển thủy lực
• Bộ vi sai cầu chủ động tích hợp
• Bộ Pin điện dung lượng lớn
• Bộ chuyển đổi điện áp Converter
• Hệ thống treo phía trước và bánh xe
• Hệ thống điều hòa không khí sử dụng mô tơ điện
• Màn hình hiển thị đường truyền công suất khi hệ thống Hybrid hoạt động

Phần khung giá

• Có giá để lắp rơ le, khóa điện, hộp cầu chì
• Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
• Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.

B.Hệ thống phần mềm đào tạo

Hệ thống phần mềm đào tạo đã được đăng ký quyền tác giả tại Cục bản quyền tác giả

Hệ thống phần mềm đào tạo bao gồm các nội dung:

Đào tạo lý thuyết:

• Cung cấp thông số kỹ thuật chung của thiết bị
• Cung cấp thông số kỹ thuật chung của hệ thống
• Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn)
• Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
• Cung cấp các kiến thức cơ bản về chẩn đoán
• Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
• Cung cấp quy trình tháo - lắp - kiểm tra các hệ thống cơ khí liên quan
• Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
• Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng

Đào tạo thực nghiệm:

• Cho phép đấu nối giả định hệ thống điều khiển trên phần mềm trước khi tiến hành đấu nối thực tế trên thiết bị để rèn luyện kỹ năng đọc và phân tích mạch điện.
• Phòng tránh những thiệt hại lớn cho hệ thống bằng cách đưa ra các cảnh báo về hậu quả với những lỗi trong quá trình đấu nối có thể gặp trong quá trình thực hành thực tế.
